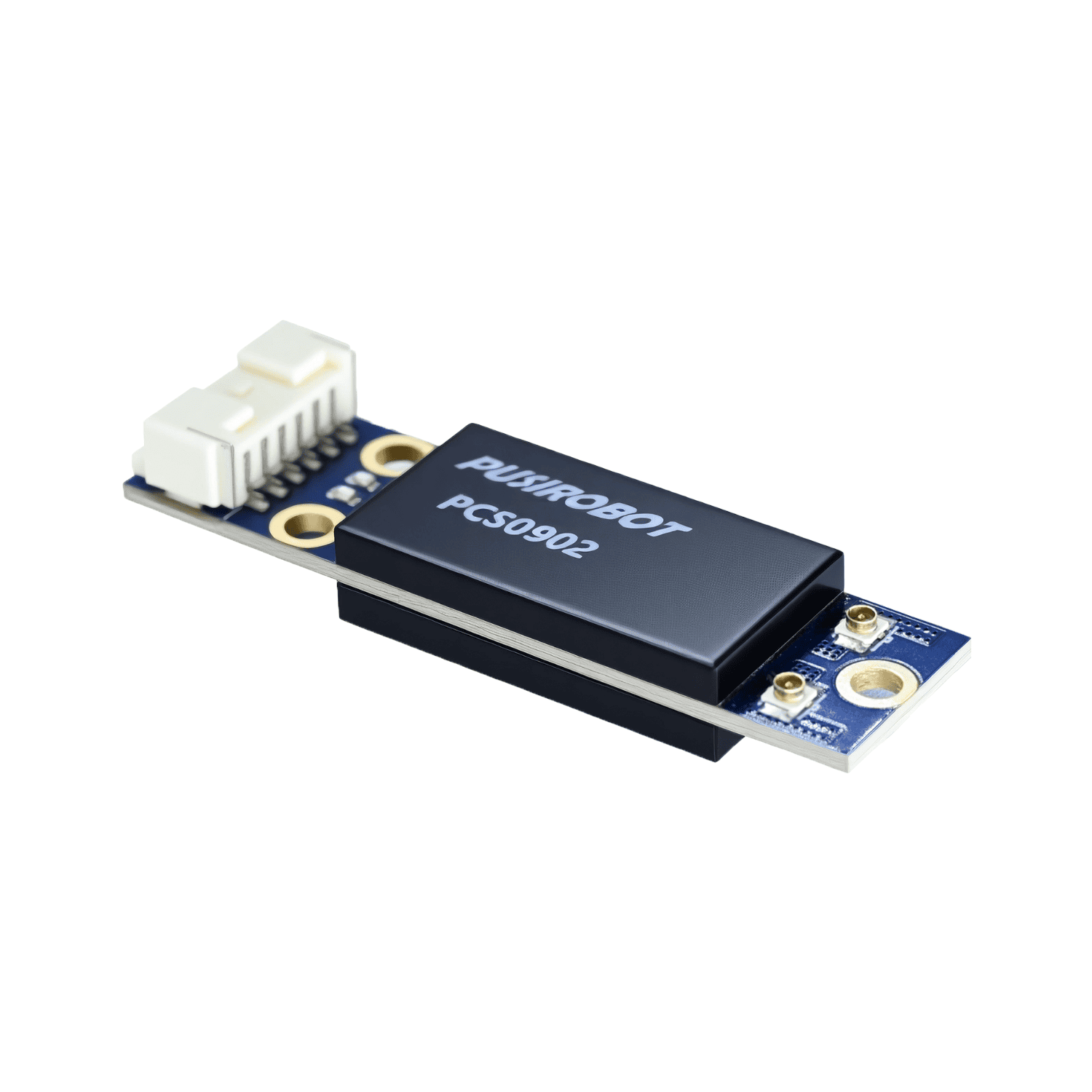

电容式液位传感器控制器PCS09xxP
¥273.00
PCS09xxP是一种可编程电容传感控制器，其性价比高，接口简单灵活。该系列控制器能检测低于1pf的电容变化，并能将检测结果转换为IO电平输出和直观的LED指示。PCS09xxP提供简单快捷的控制命令集，可通过CAN与控制主机相连接，直接读取测量值，适用于各类医疗、环保、实验室仪器的试剂液位检测、容器液位检测等应用场景。
电容式液位传感器控制器PCS09xxP
主要特性
PCS09xxP是一种可编程电容传感控制器，其性价比高，接口简单灵活。该系列控制器能检测低于1pf的电容变化，并能将检测结果转换为IO电平输出和直观的LED指示。PCS09xxP提供简单快捷的控制命令集，可通过CAN与控制主机相连接，直接读取测量值，适用于各类医疗、环保、实验室仪器的试剂液位检测、容器液位检测等应用场景。
技术数据
通用
|
电容式液位传感控制器系列
|
|
| 适用上位机 |
电脑 PLC 单片机
|
| 开发环境 |
VC C# Labview VB Linux Python
|
| 供电电压 |
DC9-24V
|
| 输出方式 |
数字电平
|
| 电容检测精度 |
10fF
|
| 电容检测范围 |
0-2.5nf
|
| 响应速度 |
微秒级
|
| 传感器检测通道数 |
2个
|
| 耐温 |
-20℃-80℃
|
| 耐久性 |
大于20000小时
|
接口定义
| 接口 |
电容式液位传感控制器系列
|
| J1 |
VCC：直流电源正极，9-24V
GND：直流电源地 CANH：CAN总线高位线 CANL：CAN总线低位线 TR：5V触发信号输出，可配置高低电平触发 |
| J2 | 电容量测通道二接口 |
| J3 |
电容量测通道一接口
|
通信
|
电容式液位传感控制器系列
|
|
| 协议 |
CANopen DS301/DS402
|
| 波特率 |
5K-1M bps可调
|
尺寸
典型应用模式接线图
| 模式 |
接线图
|
| 单端模式1 |
此模式为选择检测通道一工作
|
| 单端模式2 |
此模式为选择检测通道二工作
 |
| 单端模式3 |
适用于试剂瓶或待测液体体积非常小，此模式可提高检测精度
|
| 差分模式 |
适用于设备机架耦合电容非常大的情况，此模式为非接触测量模式
 |
下载
| CAD |
.DWG
|
| 3D文件 |
.STP
|
| 用户手册 | |
| 调试软件 | |
| 开发文档 | |
| 证书 |
同系选型指南
功能特点
| 功能 |
描述
|
| 电容校准 |
采用数字信号处理技术对测量环路进行控制，对系统参考电容值检测有显著提升
|
| 优化算法，确保量测线性度 |
 |
| 可视化调试界面 |
|
| 控制器型号 | PCS0902P |
|---|
相关产品
-

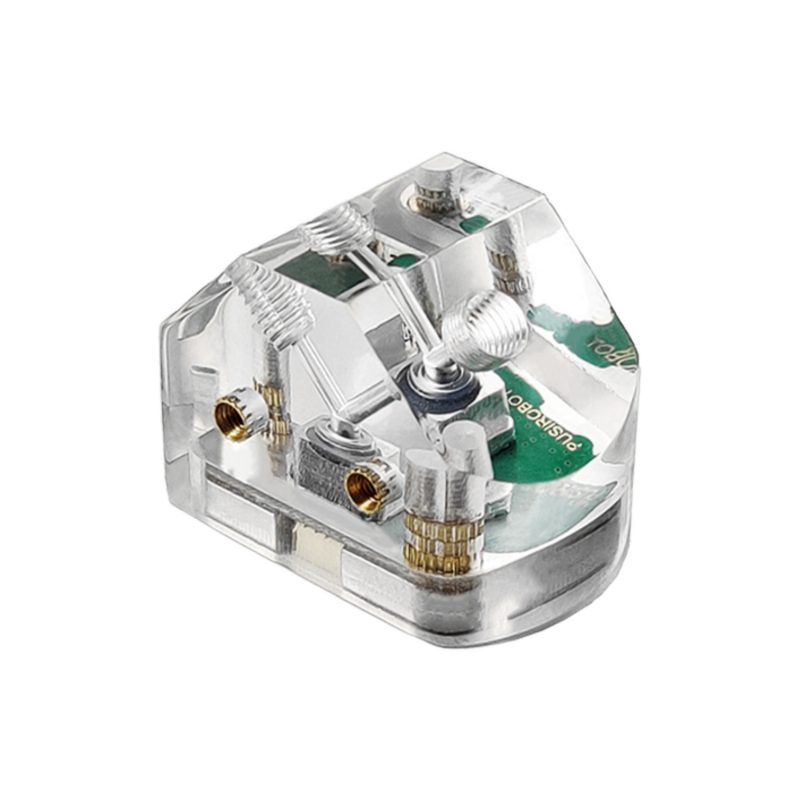

管路微流体压力传感器PAS07xx
